 Une horloge-mère à quartz
pour horloge ancienne à volets

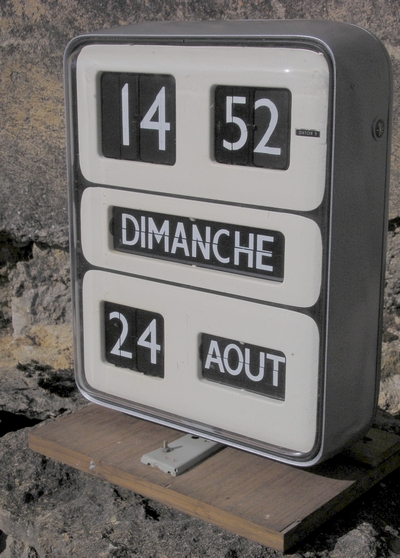

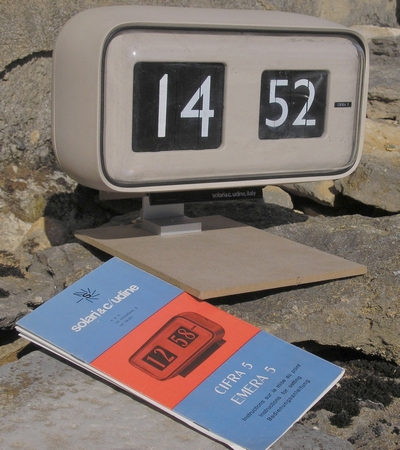

Cifra 5                                                                                         Dator 5

En complément à l'horloge mère à quartz F5MNA destinée aux horloges à aiguilles, cette version plus puissante permet de piloter: soit des horloges à aiguilles de diamètre très important, soit des horloges à volets type Solari (les deux horloges ci-dessus ont été testées avec succès)



Utilisation de l’horloge-mère: se reporter au montage précédent

 Mise à l’heure: L’inverseur bipolaire permet l’avance rapide des aiguilles (2 pas/sec). Après avoir stoppé l'avance rapide, bloquer le décompte  à l'aide du bouton poussoir (RAZ)  jusqu'à l'heure précise correspondant à celle indiquée par les aiguilles.

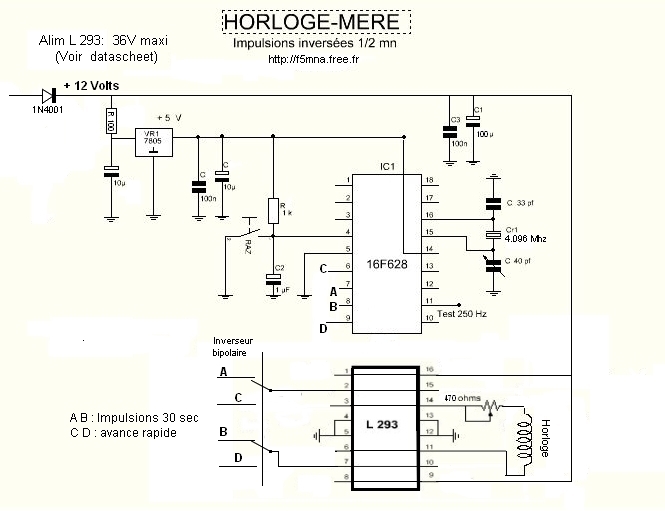

Le programme "Horvol 4096.hex" destiné au Pic 16F628 (quartz 4.096 Mhz)

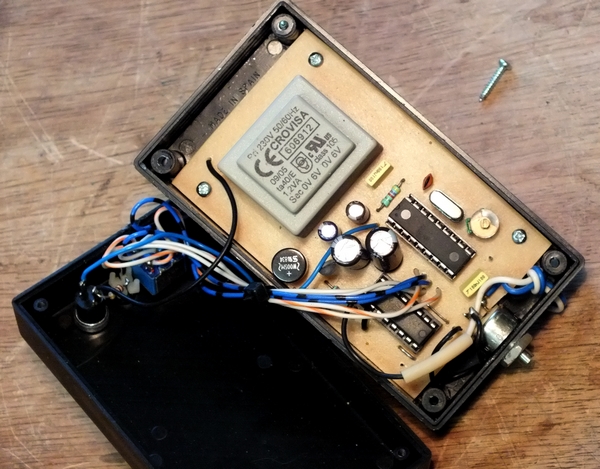

avec une proposition de circuit imprimé ... c'est  ici

Je suis en mesure de fournir  le PIC 16F628 programmé: me consulter

 Pour le même usage une version pilotée par GPS... c'est  ici
