Générateur
HF (1 Hz à 40 MHz) et VFO DDS
Arduino + AD9850
La DDS ou
Direct Digital Synthesis permet la synthétisation d'une fréquence précise
et stable dans une très large plage. Le Ci AD9850, cadencé par un quartz
de 125Mhz, génére ici une fréquence qui peut aller de 1 Hz et 40
MHz aux pas de 1 Hz à 1 MHz. Le signal est carré ou sinusoïdal selon la
sortie choisie. Tel quel, ce montage peut servir de générateur HF mais il peut
être aussi la base d'un développement plus complet (Générateur de
fonctions, Vobulateur, VCO
etc...) Il faut cependant noter que la génération numérique du signal dans
une plage de fréquences importante ne va pas sans une détérioration de
la pureté spectrale. Cet inconvénient n'a pas d'incidence majeure dans la plupart
des applications mais peut s'avérer gênant là où bruits de phase et signaux
parasites, même de très faibles niveaux, sont prohibés.
Pour ces premiers tests j'utilise
deux platines trouvées sur eBay. l'une concerne l'AD9850 et l'autre l'afficheur
LCD. 4 boutons sont activés. Ils ne sont reliés qu'à une seule
entrée analogique où chaque appui modifie la tension. Le schéma joint
au téléchargement permet un montage personnel et d'autres développements.
Un récepteur décamétrique fera l'affaire pour une première évaluation.
Le programme et les schèmas sont --> ici
VFO
7 - 7.3 MHz pour transceiver 40m à conversion directe
+
variante pour transceiver avec FI à 4.1952 MHz
Arduino + AD9850
Les programmes
sont
proposés ici
Ils
sont commentés afin de permettre leur adaptation en gamme de fréquences, FI et
pas.

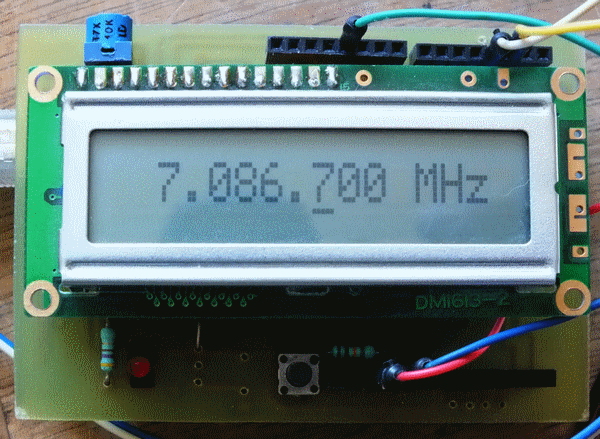

Variantes avec encodeur rotatif (V 2.0 mai 2014)
Pas 100 Hz ou 1 KHz par bouton poussoir

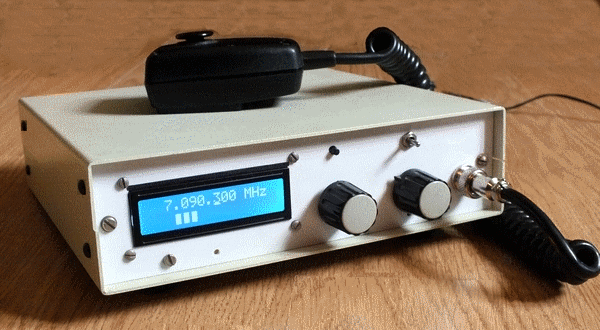

Idem avec S-Mètre
Montage avec transceiver ILER 40
Les programmes et une proposition de circuit imprimé sont ici
Veillez à ce que l'afficheur utilisé soit identique à celui représenté ci-dessus
Le programme,
la librairie
et les schèmas sont --> ici
(septembre 2012 - mai 2014)
