Réception des émissions de télévision amateur
La réception de la télévision amateur est simple et peu onéreuse

 Matériel nécessaire

Une antenne accordée
Un décodeur satellite
Un téléviseur
En cas de réception difficile,  on ajoutera un préampli faible bruit.

Ce qu'il faut savoir pour débuter

Dans les conditions "normales" d'exploitation  les têtes satellites ou LNB (*) placées devant la parabole,  transposent la fréquence des émissions satellitaires  en une fréquence intermédiaire  comprise entre 950 à 2150 MHz. Ce sont ces fréquences qui sont transmises au décodeur via le cable coaxial . Le décodeur est donc un récepteur qui peut s'accorder sur ces fréquences. Et là, bonne pioche ! la bande 23 cm  (1200 / 1300 Mhz) exploitée en télévision d'amateur est prise en compte et comme la sensibilité des décodeurs est très importante,  il est possible, dans bien des cas,  de recevoir ces émissions en reliant directement le décodeur à une antenne accordée.  Autre bonne nouvelle: il existe des décodeurs capables de "monter" dans de très bonnes conditions jusqu'à 2450 MHz ce qui donne accès, tout aussi simplement,  à la bande des 13 cm
*LNB:  Low Noise Block Downconverter  (Convertisseur faible bruit).

Paramétrage du décodeur
pour recevoir, par exemple, une émission sur 1267 MHz avec un SR de 2500
- Tous les paramètres à modifier sont accessibles dans le menu du décodeur -

Le but est d'accorder le décodeur/récepteur sur 1267 MHz. Si cette manipulation reste simple avec un décodeur analogique,  elle est plus subtile avec les décodeurs numériques. En effet, leurs concepteurs n'ont pas privilégié cette fonction jugée inutile pour le grand public pour qui tout est pré-réglé. Heureusement nous allons pouvoir nous immiscer dans des portes restées entrouvertes dans les menus pour "faire croire" au décodeur qu'il reçoit un satellite au travers d'une tête LNB convertissant le signal en 1267 MHz.

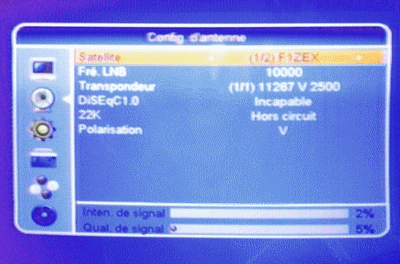

La première chose à faire est de créer un satellite (ou transpondeur)  "virtuel" avec le nom de son choix...Ensuite on crée une tête satellite (LNB) tout aussi "virtuelle" avec un oscillateur local de valeur fixe. Pour faciliter les calculs on fixe cet OL à 10000 MHz. On indique que le "satellite"  à recevoir émet sur 10000 +1267 = 11267 MHz en précisant également  le SR (le débit 2500) ...et c'est tout. Le récepteur est calé sur 1267 MHz. Il ne reste plus qu'à lancer la recherche. Celle-ci est positive dés que l'entrée du décodeur,   reçoit  une émission sur 1267 MHz possédant le SR paramétré. Les autres informations  telles que les PID sont alors  détectées et  mémorisées automatiquement

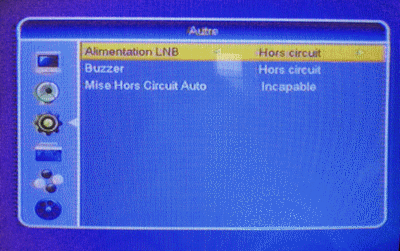

Attention:  La tête satellite est normalement alimentée par le câble coaxial. Il est  important de s'assurer de la suppression de cette alimentation avant tout branchement  d'une antenne sous peine de court circuit.

(*) Pour la réception du 437 MHz, un convertisseur est indispensable.

Pour la réception d'émissions DATV sur 1,2 GHz  et  2.3 GHz :

  le décodeur Ref Micro M30/12 HDMI USB   "monte" au delà de 2450 MHz tout en conservant une excellente sensibilité.
  L'enregistrement des émissions est possible via un port USB
  Paramètrage pas à pas du décodeur Micro M30 HDMI USB --->>    (Idem Comag SL30)

Mesures effectuées par F8BXA (HB9IAM)
Cliquer sur l'image pour l'agrandir

 (juillet 2011....  à suivre)
