Thermomètre intérieur/extérieur
avec sondes DS1820 + afficheurs MAX7219
Arduino

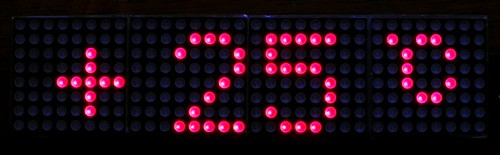

   Ce thermomètre affiche la température sur un module comportant quatre 8X8 LED (MAX7219). Un inverseur permet de choisir entre température intérieure ou extérieure. Dans le premier cas, une sonde DS1820 est reliée directement au coffret principal, dans le second, le coffret reçoit sur 433MHz les informations transmises par un boîtier émetteur lui-même muni d'une sonde DS1820: Ce boîtier est identique à celui proposé dans ma page "Transmission HF de donnée".  Les sondes DS1820 offrent une plage de mesure qui s'étend de -55 °C à 85°C.
Selon l'antenne et le dégagement une portée d'une centaine de mètres est possible.

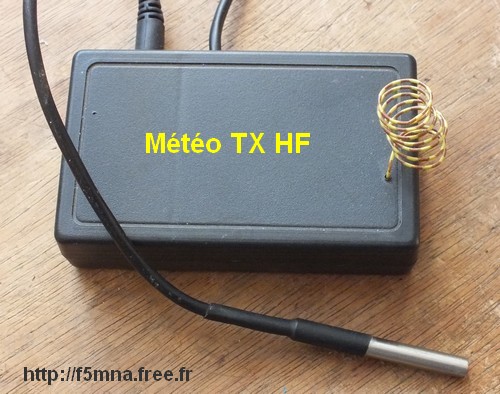

Boitier émetteur pour température extérieure

Le programme s'appuie notamment sur la librairie "FontLedClock" que j'ai modifiée afin d'y rajouter les symboles + , - et C°. La variation de luminosité des afficheurs est automatique selon l'éclairage ambiant.


Le circuit imprimé

  Programme, librairies, informations et proposition de Ci pour Aduino nano sont à télécharger --->  ici



(Octobre 2018)
