"Switcher" audio-vidéo 7 entrées 1 sortie

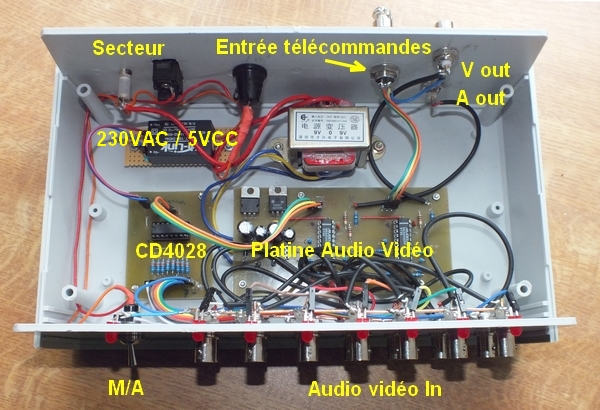

Ce "switcher audio/vidéo composite à été développé afin d'ajouter 7 entrées auxiliaires au relais DATV  F5ZMG.  Il est basé sur l'utilisation conventionnelle de 2 circuits MAX455 montés en parallèle. Un circuit CD4028 permet d'allumer une LED au dessus de chaque entrée sélectionnée. Le tout est commandé en binaire sur 3 bits (3 fils) . Dans le cas présent, c'est la platine de télécommande intégrée au relais qui envoie les ordres mais d'autres solutions peuvent être envisagées. Je joins au dossier un programme Arduino qui permet de tester le montage.

Informations et proposition de Ci  sont à télécharger --->  ici



(Juin 2019)
