Mini
horloge connectée
Modules Wifi
D1 Mini Pro et afficheur Oled mini 64x48
Programmation Arduino

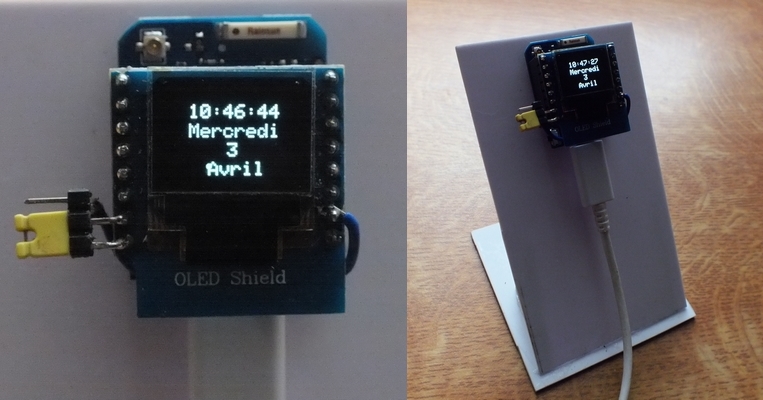

Le module afficheur
64x48 I2c s'enfiche directement sur le Shield D1 Mini Pro
pour une réalisation compacte et opérationnelle en quelques minutes. L'horloge est
fonctionnelle dans le rayon de couverture du réseau wifi pris en
compte. Si nécessaire une antenne peut en augmenter la portée. Le
paramétrage est aisé: il suffit d'ajouter dans le programme
le nom du réseau et son mot de passe. Pour
ce projet j'ai réalisé rapidement un petit support permettant d'alimenter l'horloge
via un chargeur de téléphone portable. Un strap sélectionne l'heure d'hiver ou d'été.
NB:
Il est possible d'utiliser un autre type de Shield D1 Mini ( D1
Mini lite par exemble) en selectionnant bien entendu le type de
carte correspondant dans l'IDE Arduino. Programme Version 2.2 (06/2020) et informations sont à télécharger ---> Ici
Mise
en place du programme. Attention, il est nécessaire
de procéder à une petite manipulation pour rendre les cartes Wemos D1
compatibles avec l'IDE Arduino. Le Net offre de nombreux tutoriels à ce
sujet.
Mise sous tension:
Ne pas utiliser le strap. Bouton "reset" si nécessaire.
( 03/2019 - 04/2019 04/2020)
