Horloge connectée (IoT)
Variante - La même devient parlante: une aide aux malvoyants
Module Wemos D1  (Programmation Arduino)
avec afficheur  tm1637 ou  LCD 2*16  I2c



Le cœur de ce projet est le microcontrôleur ESP8266  qui ouvre la porte aux objets connectés wifi  pour quelques euros. A ce jour une douzaine de modules différents intègrent ce circuit. Ils offrent notamment la possibilité d'être programmés via l'IDE Arduino et peuvent ensuite être autonomes.
Je propose ici une horloge qui se connecte au réseau wifi pour recevoir les données du serveur  US "Time Nist.gov" souvent utilisé pour la mise à l'heure de nos PC.
Deux modules composent le montage: Un module WeMos D1 OTA et un module afficheur tm1637 4 digits 7 segments. L'horloge est indépendante et fonctionnelle dans le rayon de couverture du réseau wifi pris en compte. Le paramétrage est aisé: il suffit d'ajouter dans le programme le nom du réseau et son mot de passe.

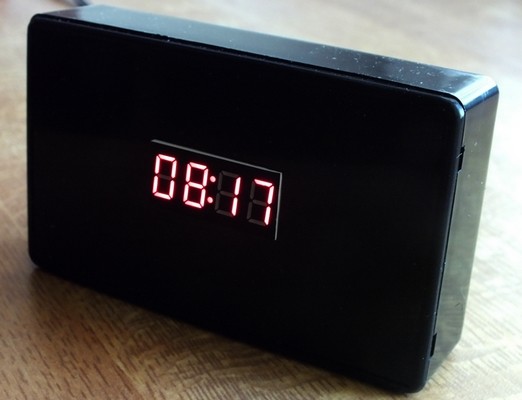

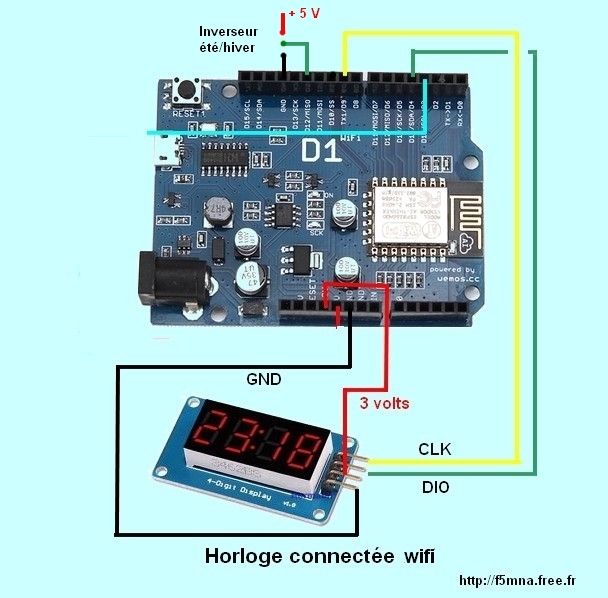

Platine Wemos D1 avec afficheur TM1637

Programme (V 04/2019) et informations sont à télécharger --->  Ici

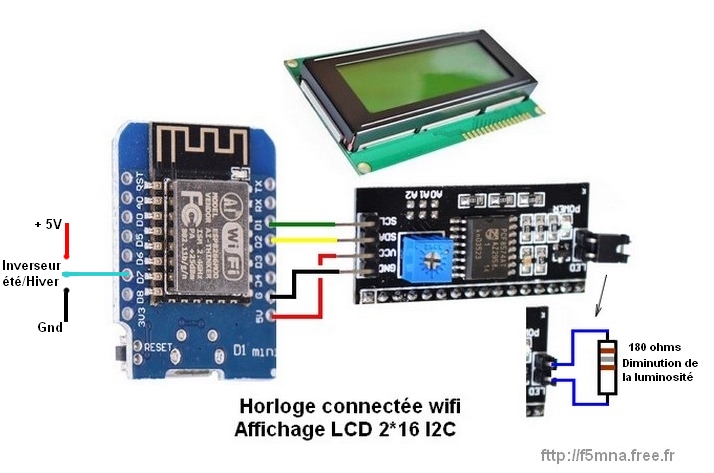

Variantes avec afficheur LCD 2*16  I2C


Avec module Wemos D1

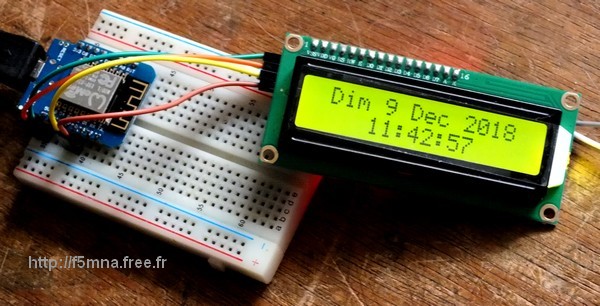

Avec module  Wemos D1 mini  esp12

Programme et informations sont à télécharger --->  Ici



Variante:  sur le même principe

l'horloge devient parlante

Nouveau dossier MP3 (Septembre 2019)


En complément au premier schéma.

L'horloge s'exprime ici  >

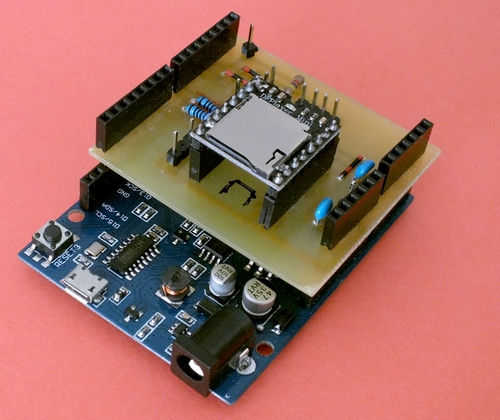

Pour cette variante le montage précédent est complété par un module DFPlayer et par un petit haut parleur. Le module DFPlayer comporte une mini carte SD avec des fichiers MP3 lus séquentiellement à chaque appui sur le bouton "Parole". Afficheur tm1637.  Le dossier joint propose le circuit imprimé du schield complémentaire.



Programme (V 04/2019 ), circuit imprimé et informations sont à télécharger --->  Ici

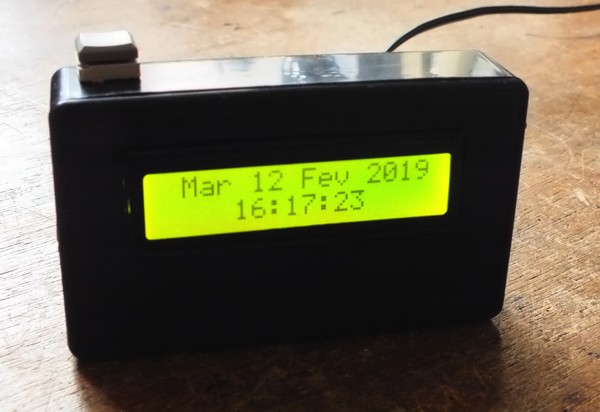

Variante: (V 04/2019)  Idem ci-dessus mais avec afficheur LCD 2*16  I2C

Annonce le jour de la semaine, le jour du mois, le mois et l'heure.

Cette horloge s'exprime ici  >

Programme, circuit imprimé et informations sont à télécharger --->  Ici



Une autre variante: Idem ci-dessus, mais avec un module Wemos D1 mini ESP 12
 qui permet l'utilisation d'un boitier plasique de taille plus réduite: 100x60x26 (ebay ou autres).


Le haut parleur préconisé (8 ohms 2W) est de dimention 35x20. (ebay ou autres)

Programme, circuit imprimé et informations sont à télécharger --->  Ici


"DSpeech" : est un logiciel gratuit qui permet de transformer un texte en un fichier audio MP3



 Mise en place du programme.  Attention, il est nécessaire de procéder à une petite manipulation pour rendre les cartes Wemos D1 compatibles avec l'IDE Arduino. Le Net offre de nombreux tutoriels à ce sujet.


(06 2016 - 05 2017 - 06 2017 - 12 2018 - 01 2019 - 02 2019 - 04 2019)
