Construction de diagrammes de rayonnement
pour antennes VHF UHF
Arduino

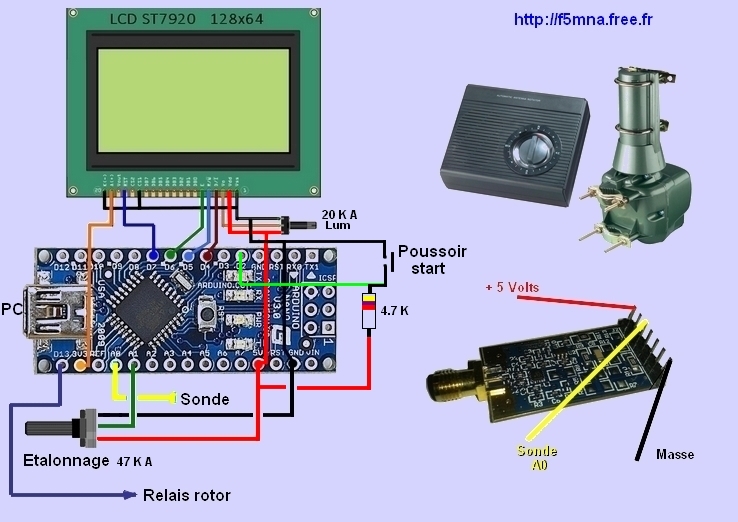

Il s'agit, avec ce montage de visualiser et d'analyser aisément le diagramme de rayonnement horizontal d'une antenne VHF ou UHF. Des expérimentations jusqu'à 4 GHz sont possibles grace à la sonde équipée d'un CI Analog Devices ADL5313. La réalisation et l'installation sont simples et rapides. Le principe est sans surprise: Un mesureur de champs  regarde une antenne émettrice placée à proximité. Le zéro dB est ajusté par un potentiomètre puis l'une des antennes effectue une rotation de 360° durant laquelle l'appareil mémorise point par point une série de mesures. Dès la fin de l'acquisition des données, le diagramme se construit sur l'afficheur LCD 64*128 pour une première approche. Les mesures sont ensuite sauvegardées sur PC pour être exploitées sur un fichier  type Excel (Un fichier de base est inclus au dossier). Le démarrage et l'arrêt du rotor sont  commandés  par un relais piloté par Arduino.
Ce montage permet aussi de comparer le gain d'une antenne par rapport à une antenne de référence et de mesurer sa bande passante en modifiant la fréquence de l'émetteur.


Dans la crainte d'une nouvelle averse...et dans de mauvaises conditions, le test rapide d'une antenne Patch Wifi.

Ici, le rapport AV/AR est le rapport entre la première mesure et celle effectuée au degré 180. Cette information n'est qu'une indication car elle ne tient pas compte des autres lobes de rayonnement.

 La sonde peut-être approvisionnée  ici

Le programme, la librairie, les schémas,
un fichier "Excel" et la procedure sont -->  ici
