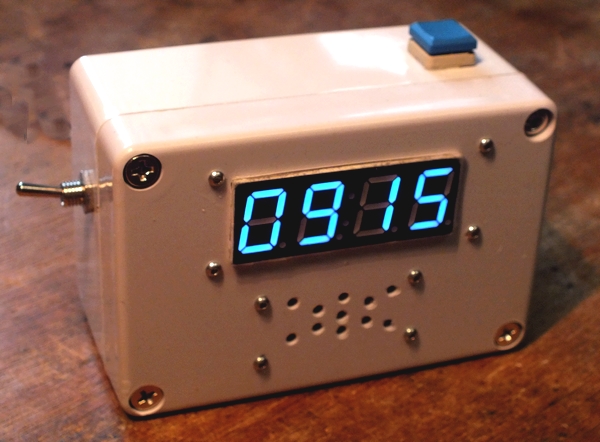

Horloge Parlante Arduino nano Avec modules DS3234, Mini MP3 Player et afficheur TS1637 (Variante
avec afficheur LCD 64x128) Aide
aux malvoyants
Test "Vocal" > Test "Cloche" >
La remise à l'heure est assurée par trois boutons. Le premier concerne
le défilement des heures, le deuxième celui des minutes et un appui sur le troisième
démarre l'horloge sur la minute entière. Le module DS3234 sera muni d'une pile
bouton CR1220 afin de sauvegarder les réglages . Un
inverseur permet de choisir l'annonce vocale des heures et minutes ou la sonnerie
d'une cloche annonçant les heures pleines. Je propose dans le dossier à
télécharger un circuit imprimé facilitant la compréhension du montage et de
son cablâge.
Programme et proposition de circuit imprimé sont à télécharger ---> Ici

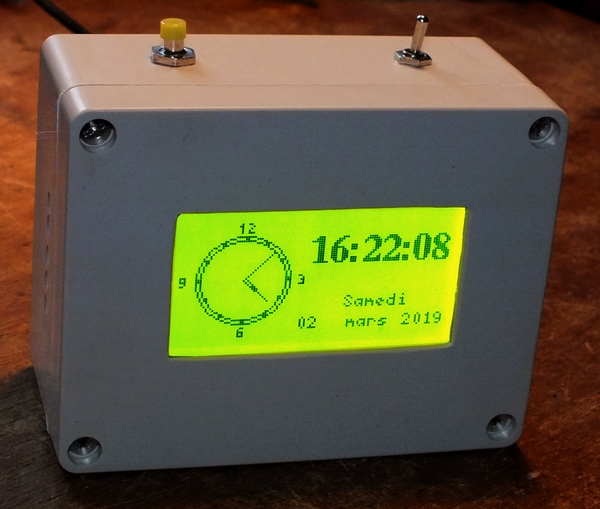

Cette
variante utilise un afficheur 64*128 (DFRobot.com 3-wire Serial LCD module). Elle est également
plus bavarde puisque qu'elle indique le jour de la semaine, la
date, le mois et bien entendu l'heure. L'interrupteur
concerne le rétro-éclairage de l'afficheur. Ce dernier sera retaillé pour être inserré dans
un boitier plastique115x90x55.
L'horloge s'exprime ici >
Programmes, circuit imprimé et informations sont à télécharger ---> Ici Nouveau dossier MP3 (Septembre 2019)

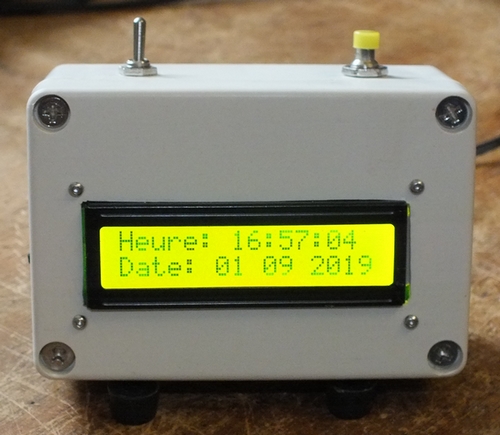

Variante idem ci-dessus mais avec afficheur LCD 16x2 lignes I2C
Programmes, circuit imprimé et informations sont à télécharger ---> ici
