Télévison numérique amateur (Emission)
Prise en mains du Lime SDR et du SDR ADALM-PLUTO
Le Relais DATV F5ZMG.
est équipé d'une voie expérimentale (DTMF 3906) afin de recevoir
des émissions codées DVBS 2, H264, SR 1500. Cette page présente
une des façons de configurer ces deux modules SDR (Software
Defined Radio) afin d'utiliser cette voie. Ce rapide aperçu devrait permettre de choisir l'une ou l'autre de
ces deux solutions et faciliter une première prise en main. Bien entendu d'autres configurations sont possibles.
Le Lime SDR associé à un Raspberry pi 3 devient un émetteur
autonome DVBS et DVBS2. Le montage présenté s'appuie sur le
projet "PortsDown" proposé par la BATC.
Une minicarte SD insérée
dans le Raspberry Pi 3 contient le programme développé par Evariste
Courgeot F5OE. Cette minicarte SD/TF (16 Go mini) peut être achetée
directement à la BATC ou téléchargée. Un écran tactile 3.5" RPI LCD 320x480 enfiché sur le Raspberry assure le paramétrage. Enfin, une clé EasyCap avec impérativement un Ci UTV007 autorise l'utilisation d'un camescope sortant en vidéo composite. Une alimentation à découpage dédiée, 5 Vcc 3A, complète l'ensemble assez gourmand.

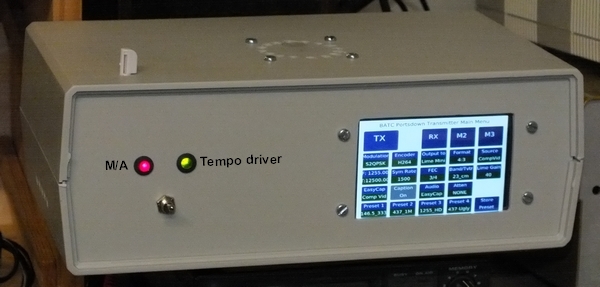

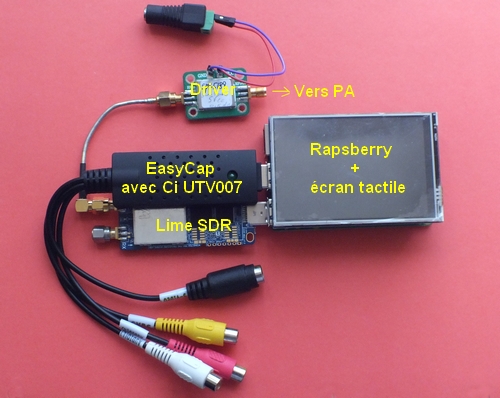

Ci-dessus une image du montage de base et de l'écran tactile donnant accès au relais F5ZMG
Une ventilation du lime SDR est la bienvenue.
Mon TXUne entrée USB est reportée sur la face arrière afin de tester différentes configurations: Clé EasyCap, Webcam...etc.
De même une transition ruban / HDMI permet le branchement d'une caméra PI sur un câble de 3 mètres.
i
SDR Adalm-Pluto
Le
SDR Adalm-Pluto, moins onéreux que le Lime SDR, ne peut pas
s'affranchir du PC auquel il est relié via USB. Après avoir
téléchargé les drivers nécessaires et les avoir installés, j'utilise le
logiciel "PLUTO-Express" pour piloter Pluto. Une fois ce

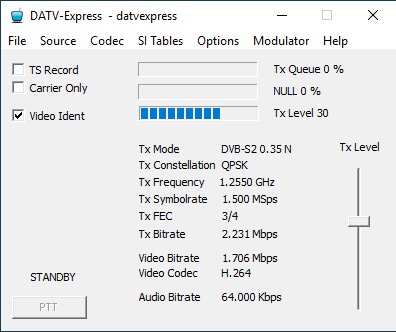

logiciel paramètré en conséquence. (voir ci-dessous) Adalm Pluto passe en émission lors del'appui sur la
touche PTT.
Ici, c'est la caméra
intégrée à mon PC portable qui est utilisée. Tel quel, la puissance de
sortie est d'environ 1 mW. Lors des tests, en cas d'instabilités,
réduisez dans un premier temps le débit "tx symbol "rate à 333000 par exemple.
Paramétrage du logiciel DATV-Express à télécharger ici ----> Ici
La
faible puissance du Lime SDR et d'Adalm Pluto peut nécessiter un
amplificateur driver avant d'attaquer un PA linéaire. Le modèle
ci-dessus m'a donné toutes satisfactions. Attention, lors de sa mise en
route le Lime SDR envoie briévement toute sa puissance. Ceci risque de
détruire ce driver qu'il convient donc de mettre sous tension après le
démarrage du Lime.
Le contrôle de
l'émission sera simplifié en utilisant un "Minitioune" ou un "SatFinder V8".
