Convertisseur 12 Volts CC / 110 Volts 60 Hz précis
Avec platines Arduino AD9850 et L298

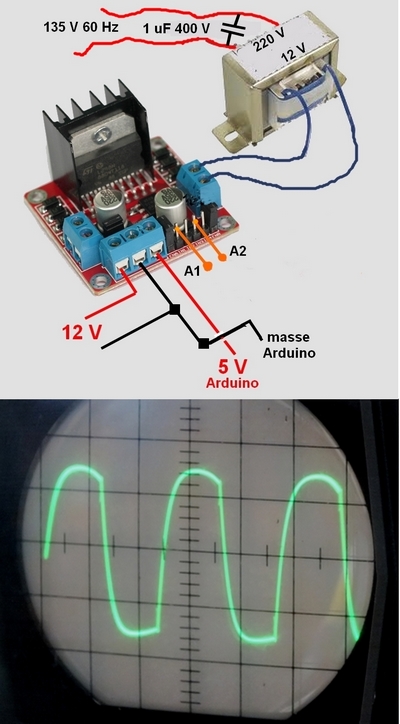

       Ce convertisseur a été prévu pour tester une horloge d'origine US équipée d'un moteur synchrone 110 V 60Hz.  Outre la grande  précision de la fréquence programmée (synthétiseur DDS AD 9850) la mise en oeuvre de l'ensemble  est facilitée par l'utilisation de platines disponibles pour un prix modique (*).  Le CI  L298, normalement utilisé pour piloter un moteur pas à pas, amplifie les signaux carrés afin d'obtenir les quelques watts  nécessaires. Le condensateur de 1uF en sortie du transformateur permet de transformer le signal en pseudo sinusoïde. Pour un autre usage la platine avec le CI L298 peut être remplacée par un push pull composé de transistors de forte forte puissance (Voir dossier joint).

  Pour  une autre tension de sortie, la valeur du primaire du transformateur peut être différente de 12 volts.
De même, le sinthétiseur AD9850 peut être facilement programmé pour générer du 50 Hz

Code et proposition d'un circuit imprimé
sont à télécharger --->  Ici

 (*)  Critères de recherche sur eBay pour les platines: "Arduino AD9850" et "Arduino L298".
